有奖征求华天BMS（电池组管理系统）外观设计（显示的选择）

enlaixiangyu · 发表于 2010-12-7 12:23:48

何时可以委托高人开始设计外壳？

链桥-ok · 发表于 2010-12-7 14:15:47

经过研究决定：第一版先用数码管，只显示：
电压、充电电流、故障电池的位号、环境温度、BMS核心温度、充电阶段、充电器是否合格、剩余容量的百分比等。
另加声音提示。
骇客发表于 2010-12-6 23:45

增压提速的没有吗？

大蝈蝈 · 发表于 2010-12-7 14:33:48

这是我刚刚搞的设计稿不知道喜欢不？新的还还没弄好！

enlaixiangyu · 发表于 2010-12-7 14:47:33

很好看，把图显示改成数码管的吧！，四个脚也包上橡胶。
散热片不需要，发热很小的，改成美丽的图案吧？

骇客 · 发表于 2010-12-7 15:21:10

这是我刚刚搞的设计稿不知道喜欢不？新的还还没弄好！
大蝈蝈发表于 2010-12-7 14:33

设计得很有味道！很不错，很喜欢，继续努力

大蝈蝈 · 发表于 2010-12-7 16:16:41

手痒又搞了一个！

骇客 · 发表于 2010-12-7 16:20:51

手痒又搞了一个！
大蝈蝈发表于 2010-12-7 16:16

这个比较大胆，也很有科技感，但用不来。

enlaixiangyu · 发表于 2010-12-7 16:21:39

哇，这个好看，接着弄！

happyxp · 发表于 2010-12-7 16:40:30

本帖最后由 happyxp 于 2010-12-7 17:05 编辑

这几天一直在看骇客帝国系列，没注意这个帖子，罪过罪过啊。

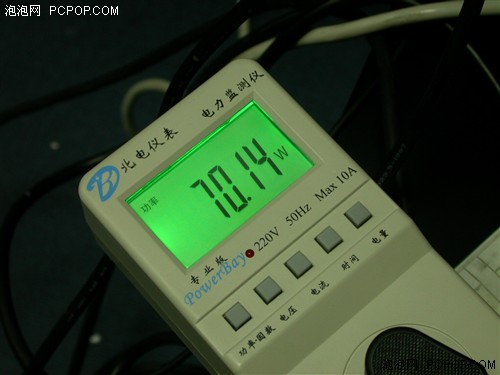

这种液晶其实非常适合阳光下使用的，大家注意下电子表，计算器，万年历，空调遥控这些产品的液晶，反射式TN液晶，阳光越强，显示越清楚的，而且不会变黄什么的。可以背后配合有机EL背光或者LED导光板做背光，很适合使用吧？

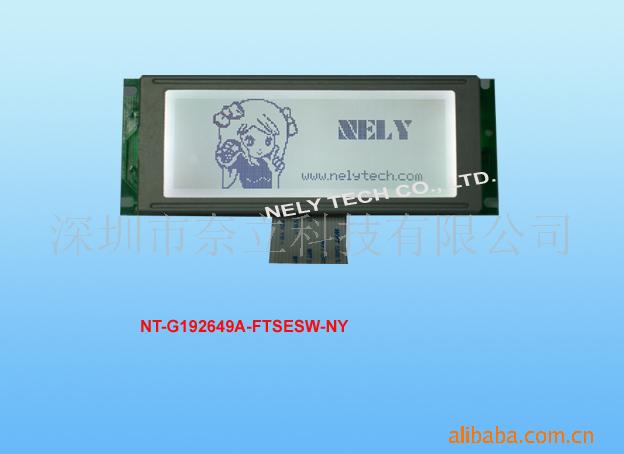

建议选用第二张图那种字段式的，订制一些汉字显示，不用点阵的，成本应该低

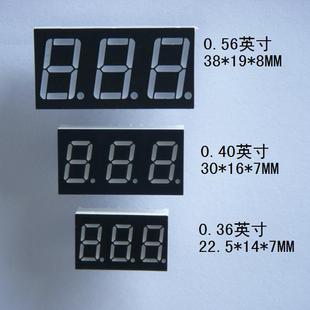

数码管选的时候尽量用小号的吧，小体积产品配大数码管不好看，用小数码管会显得很精致，而且别忘记在数码管外层做个深色的半透塑料片，否则阳光下数码管根本看不到显示的，所有的字段看起来都是白色的。

happyxp · 发表于 2010-12-7 17:21:39

设计了个液晶面板，参考下
